一、产品特点：

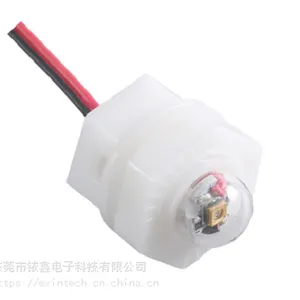

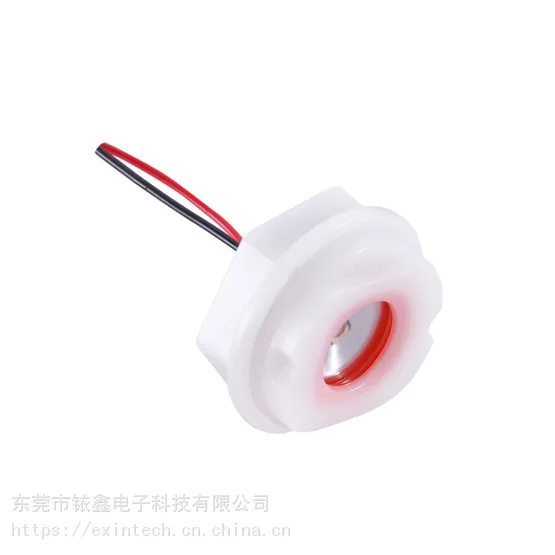

1.1  产品简介：紫外LED杀菌灯就是通过紫外线的照射，破坏及改变微生物的DNA结构，使细菌当即死亡或不能繁殖后代，达到杀菌的目的。

1.2  工作原理：紫外线具有杀菌效果的波段为UVC(280～200nm)波段，因为C波段的紫外线很易被生物体的DNA吸收。

1.3  使用范围：本模块适用于带静态储水箱的各种装置，开孔尺寸建议

27.5±0.2mm。

二、 规格参数

2.1  使用温度：≤55℃；

2.2  额定电压：DC24V

2.3  额定电流：20±2mA；

2.4  紫外光功率：2mW；

2.5  LED灯珠寿命：＞10000h；

2.6  防水等级：IP68（光源部分）；

2.7  引用标准：GB/T 4827-2015。

三、可靠性要求：

序号 参数项目 技术标准（规格值） 检查方法及器具

1 规格尺寸 见附图。 游标卡尺

2 外  观 外观无杂质、裂痕、凹陷、污渍、缺料、变形等缺陷；各部件配合适宜，无松动，标志应清晰牢固。 目   测

3 紫外光功率测试 使用积分球，测试模块的紫外光功率输出，不小于 2mW。 积分球测试仪

4 紫外光波长范围测试 紫外光波长范围测试: 270nm—280nm 光谱仪

5 绝缘电阻 在导电部分与非导电金属部位间施加DC500V绝缘电阻应大于≥100MΩ。 绝缘电阻测试仪

6 耐压测试 在导电部分与外壳间施加AC1500V/50HZ电压，持续60s，泄漏电流≤2mA，无击穿现象。 耐压测试仪

7 寿命测试 常温下输入 DC24V  LED连续工作 10000小时，功率衰减≤50%,其他性能无现异常现象。    /

8 耐寒性能 在温度- 20±3℃下放96 h 后，在常温下放1h，测试性能满足要求 恒温恒湿箱

9 耐热性能 在温度80±3℃下放96后，在常温下放1h，测试性能满足要求 恒温恒湿箱

10 冷热冲击试验 80±2℃(30min), ﹣20±2℃(30min)为一个周期,5个周期后，测试性能满足要求 冷热冲击试验机

11 恒定湿热试验 在温度40±3℃、相对湿度为93%±3RH的                                 环境下放置96小时，待干燥后其电气性                                 能仍符合要求 恒温恒湿箱

12 引出端强度 应能承受40N/10S以上拉力 拉力计

13 卫生安全要求 符合《生活饮用水输配水设备及防护材料卫生安全评价规范》（2001）； /

四、材料清单

序号 材料名称 数量 规格书说

1 外壳 1 POM材质

2 垫圈 1 硅胶材质

3 螺母 1 POM材质

4 LED组件 1 DC24V 2mW

5 线材 1 UL1007  22AWG黑红

6 连接器 1+2 XHB2.54 2pin红色及配套端子

六、安装示意图：
